具有過壓、過流保護功能
產品規(guī)格
|
項 目 |
最小值 |
典型值 |
最大值 |
|
|
輸入電源電壓 |
（VAC） |
20 |
68 |
80 |
|
（VDC） |
30 |
68 |
100 |
|
|
輸出電流有效值（A） |
2 |
－ |
6 |
|
|
邏輯輸入電流（mA） |
4 |
7 |
16 |
|
|
步進脈沖頻率（KHz） |
0 |
－ |
200 |
|
|
絕緣電阻（MΩ） |
500 |
－ |
－ |
|
|
環(huán)境溫度 |
0℃～50℃ |
|||
|
最高工作溫度 |
60℃ |
|||
|
濕度 |
40%～90％ RH（不能結露或有水珠） |
|||
|
振動 |
5.9m/s2 Max |
|||
|
保存溫度 |
－20℃～65℃ |
|||
|
外形尺寸 |
150mm×94mm×57mm |
|||
電流設定
由三位撥碼開關控制。
細分設定
由四位撥碼開關設定，具體如下表：
|
Pulse/rev |
SW1 |
SW2 |
SW3 |
SW4 |
|
200 |
OFF |
OFF |
OFF |
OFF |
|
400 |
OFF |
OFF |
OFF |
ON |
|
800 |
OFF |
OFF |
ON |
OFF |
|
1600 |
OFF |
OFF |
ON |
ON |
|
3200 |
OFF |
ON |
OFF |
OFF |
|
6400 |
OFF |
ON |
OFF |
ON |
|
12800 |
OFF |
ON |
ON |
OFF |
|
25600 |
OFF |
ON |
ON |
ON |
|
1000 |
ON |
OFF |
OFF |
OFF |
|
2000 |
ON |
OFF |
OFF |
ON |
|
4000 |
ON |
OFF |
ON |
OFF |
|
5000 |
ON |
OFF |
ON |
ON |
|
8000 |
ON |
ON |
OFF |
OFF |
|
10000 |
ON |
ON |
OFF |
ON |
|
20000 |
ON |
ON |
ON |
OFF |
|
40000 |
ON |
ON |
ON |
ON |

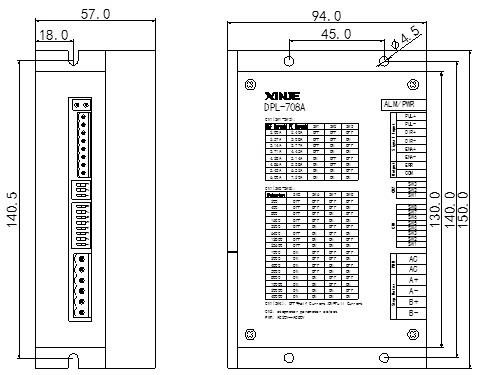

外形尺寸（單位：mm）
