字段標識

字段詳細解釋

①

產品標識

VH：通用品變頻器

②

產品系列

6：6系列高性能閉環矢量變頻器（異步機）

6S：6系列高性能閉環矢量變頻器（同步機）

③

輸入電壓等級

4：AC   380V

④

功率等級

5P5：5.5KW

011：11KW

小數點用P表示

⑤

制動單元

B：內含制動單元

空：無

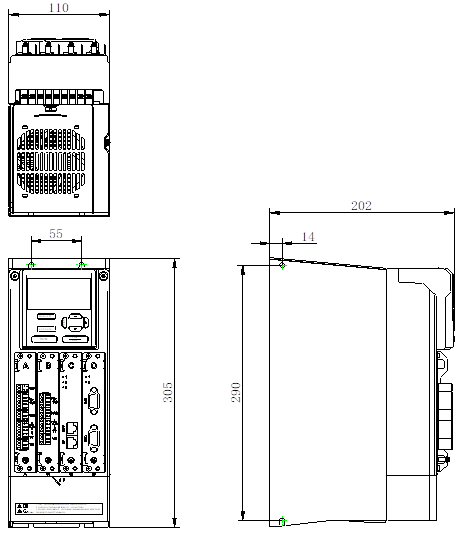

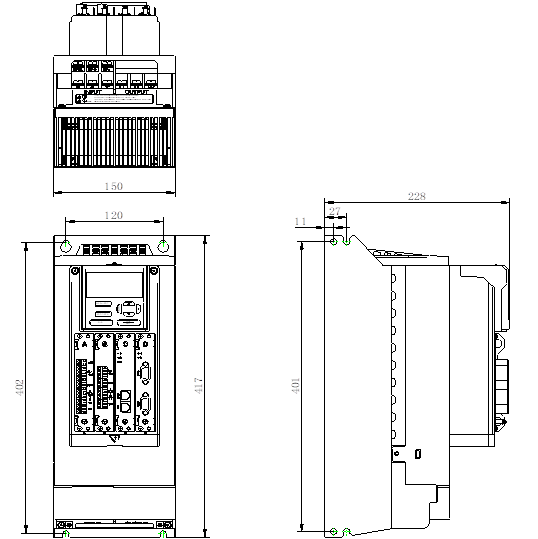

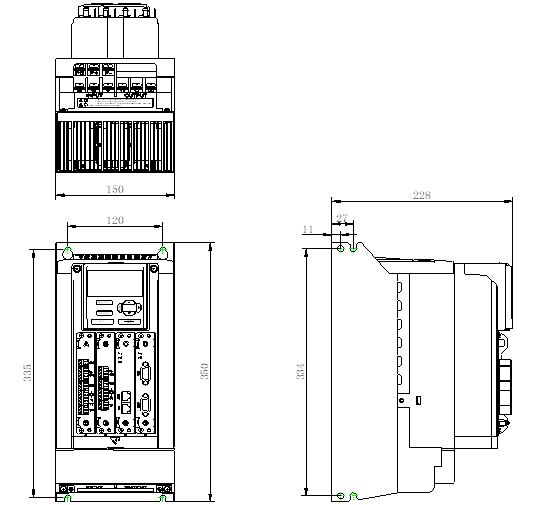

型號 VH6-4_ _ _-B

5P5

7P5

011

015

018

022

030

適配電機（KW）

5.5

7.5

11.0

15.0

18.5

22.0

30.0

輸入額定電流（A）

14.6

20.5

26.0

35.0

38.5

46.5

62

電源容量（KVA）

8.9

11.0

17.0

21.0

24.0

30.0

40.0

輸出額定電流（A）

13.0

17.0

25.0

32.0

37

45

60

項目

規格

輸入

額定電壓、頻率

三相380伏級：三相380V，50Hz/60Hz

允許電壓波動范圍

三相380伏級：320～440V

輸出

電壓

0～輸入電壓

頻率

0～500Hz

控制

性能

控制電機類型

異步電機、永磁同步電機、變頻電機

控制性能

有速度傳感器矢量控制（FVC）

無速度傳感器矢量控制（SVC）

V/F控制（VVF）

速度精度

±0.2%

±0.5%

±1%

速度波動

±0.2%

±0.3%

±0.5%

調速范圍

1：2000

1：100

1：50

起動轉矩

0Hz：180%

0.5Hz：150%

1.0Hz：150%

轉矩精度

±5%   額定轉矩

±10%   額定轉矩

//

轉矩響應

≤10ms

≤20ms

//

過載能力

150%額定電流60s；

頻率精度

低頻運行模式：0.01Hz；高頻運行模式：0.1Hz

頻率分辨率

低頻運行模式：數字設定--0.01Hz、模擬設定--最高頻率×0.1%

高頻運行模式：數字設定--0.1Hz、模擬設定--最高頻率×0.1%

控制端子輸入

數字輸入通道

最多支持7路開關量輸入X，其中A卡標配4路（X1-X4），分辨率不大于2ms，B卡可擴展3路（X5-X7）；

其中X4端子可支持最大50kHz高速脈沖輸入

模擬輸入通道

最多支持3路模擬量輸入AI，其中A卡標配2路（AI1、AI2），分辨率不大于20mV，B卡可擴展1路（AI3）；

AI1、AI2支持0～10V或0～20mA輸入

AI3支持-10V～10V輸入，可當作PT100輸入

控制端子輸出

數字輸出通道

最多支持4路開關量輸出Y，其中A卡標配1路（Y1）+1路（TA1TB1TC1），B卡可擴展1路（Y2）+1路（TA2TB2TC2）；

其Y2端子可支持最大50kHz高速脈沖輸出

模擬輸出通道

最多支持2路模擬量輸出AO，其中A卡標配1路（AO1），B卡可擴展1路（AO2）；

AO1到A02支持輸出0～10V或0～20mA

產品

功能

啟動命令給定方式

通訊給定（Modbus、CANopen、EtherCAT）、操作面板給定、端子給定。

頻率給定方式

通訊給定（Modbus、CANopen、EtherCAT）、操作面板給定、端子給定、模擬量AI給定、多段速給定、簡易PLC給定、PID和主輔給定。

典型功能

頻率主輔運算、禁止反轉、轉矩提升、九種V/F曲線設定、五段AI曲線設定、加減速曲線設定、端子延時及濾波、端子多功能輸入輸出、直流制動、能耗制動、點動運行、16多段速、內置兩路PID、轉速跟蹤再啟動、載波調制、故障記錄、故障自復位、預勵磁啟動、30組用戶自定義參數

重點功能

載波調制、轉矩控制、電機自整定、限流控制、過壓控制、欠壓控制、轉速追蹤、下垂控制、震蕩抑制、過壓過流失速控制、自動電壓調整(AVR）、自動節能運行等

保護功能

上電電機短路檢測、輸入輸出缺相保護、過流保護、過壓保護、欠壓保護、過熱保護、過載保護、欠載保護、過流過壓失速保護、繼電器吸合保護、端子保護、瞬時掉電不停等

能耗制動

380V電壓等級驅動器：制動單元動作電壓：650～750V。

5.5kW～30kW功率等級標配內置制動單元，只需在P+和PB間接制動電阻

直流電抗器

18.5kW及以上均為內置直流電抗器

共直流母線

在變頻器減速時分擔回生能量，提高制動能力，達到節能目的并節省電阻所需額外空間與成本

特色

功能

多總線支持

本體Modbus、可擴展 EtherCAT、CANopen

多編碼器支持

差分輸入編碼器、OC輸入編碼器、旋變編碼器

LCD面板

LCD顯示、參數設置、狀態監控、參數拷貝、故障分析定位、程序下載、大容量存儲參數

瞬停不停

瞬時停電時通過負載回饋能量補償電壓的降低，維持變頻器短時間內繼續運行

定時控制

定時控制功能：設定時間范圍0.1Min～6500.0Min

多電機切換

兩組電機參數，可實現兩個電機切換控制

電機過熱保護

AI3支持PT100傳感器功能

端子功能靈活多樣化

多功能端子X具有51種、Y有41種、AO具有19種邏輯功能選擇，滿足通用變頻器常規控制功能要求

通訊定制參數

方便用戶對變頻器參數進行連續讀寫

上位機軟件

豐富的后臺監控功能，方便現場數據采集和調試

顯示與

鍵盤

鍵盤顯示

可顯示設定頻率、輸出頻率、輸出電壓、輸出電流、輸入輸出狀態等多種參數

按鍵鎖定

實現對按鍵的部分或者全部鎖定，防止誤觸發

參數拷貝

標配LED單顯數字鍵盤，選配LCD中英文顯示鍵盤（參數上下載）

可選配件

LCD鍵盤、主流協議通訊卡（EtherCAT、CANopen）、編碼器PG卡（增量式脈沖、旋轉變壓器）

環境

使用場所

室內，不受陽光直曬，無粉塵、腐蝕性氣體、可燃性氣體、油霧、水蒸汽、滴水或鹽份等

海拔

低于1000米。（高于1000米時需降額使用，每增加1000米高度輸出電流約降低額定電流的10%）

周圍溫度

-10℃～+40℃（環境溫度在40℃～50℃，請降額使用或增強散熱）

周圍濕度

小于95%RH，無水珠凝結

振動

小于5.9米/秒2(0.6G)

存儲溫度

-40℃～+70℃

防護等級

IP20

冷卻方式

強制風冷

安裝方式

壁掛式和嵌入式
