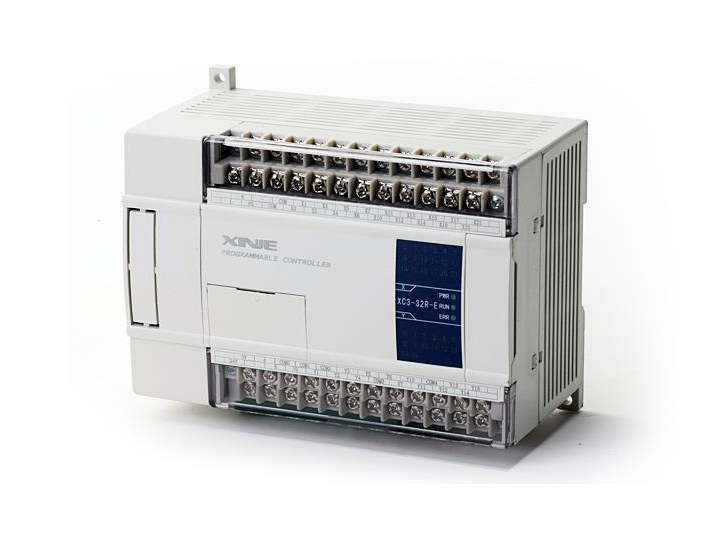

型號

輸入點數

（DC24V）

輸出

點數

（R，T）

AC電源

DC電源

繼電器輸出

晶體管輸出

晶體管繼電器混合輸出

繼電器輸出

晶體管輸出

晶體管繼電器混合輸出

N

P

N

型

XC2-14R-E

XC2-14T-E

XC2-14RT-E

XC2-14R-C

XC2-14T-C

-

8點

6點

XC2-16R-E

XC2-16T-E

-

XC2-16R-C

XC2-16T-C

-

8點

8點

XC2-24R-E

XC2-24T-E

XC2-24RT-E

XC2-24R-C

XC2-24T-C

-

14點

10點

XC2-32R-E

XC2-32T-E

XC2-32RT-E

-

XC2-32T-C

-

18點

14點

XC2-42R-E

XC2-42T-E

XC2-42RT-E

24點

18點

XC2-48R-E

XC2-48T-E

XC2-48RT-E

-

XC2-48T-C

-

28點

20點

XC2-60R-E

XC2-60T-E

XC2-60RT-E

-

-

-

36點

24點

P

N

P

型

XC2-14PR-C

XC2-14PT-C

XC2-14PRT-C

8點

6點

XC2-16PR-E

-

XC2-16PRT-E

XC2-16PR-C

XC2-16PT-C

XC2-16PRT-C

8點

8點

XC2-24PR-E

XC2-24PT-E

XC2-24PRT-E

XC2-24PR-C

XC2-24PT-C

XC2-24PRT-C

14點

10點

XC2-32PRT-E

18點

14點

XC2-42PR-E

XC2-42PR-C

24點

18點

XC2-48PT-E

XC2-48PRT-E

XC2-48PR-C

-

XC2-48PRT-C

28點

20點

XC2-60PT-E

XC2-60PRT-E

-

XC2-60PT-C

XC2-60PRT-C

36點

24點

系列及點數

時鐘

通信

擴展

模塊

BD板

高速計數路數

脈沖輸出路數（T型

/RT型）

外部

中斷

485

通信

自由

通信

遞增

模式

脈沖+方向

AB相

XC2系列

XC2-14

○

○

○

×

×

5

2

2

2

3

XC2-16

○

×

×

×

×

5

2

2

2

3

XC2-24

○

√

√

×

√

5

2

2

2※1

3

XC2-32

○

√

√

×

√

5

2

2

2※1

3

XC2-42

○

√

√

×

×

5

2

2

2※1

3

XC2-48

○

√

√

×

√

5

2

2

2※1

3

XC2-60

○

√

√

×

√

5

2

2

2※1

3

項目

規格

絕緣電壓

DC500V   2MΩ以上

抗噪聲

噪聲電壓1000Vp-p  1us脈沖1分鐘

空氣

無腐蝕性、可燃性氣體

環境溫度

0℃~60℃

環境濕度

5%~95%（無凝露）

通訊口1

RS-232，連接上位機、人機界面編程或調試

通訊口2

RS-232/RS-485，聯網或連接智能儀表、變頻器等

通訊口3

BD板擴展通訊口RS-232C/RS-485

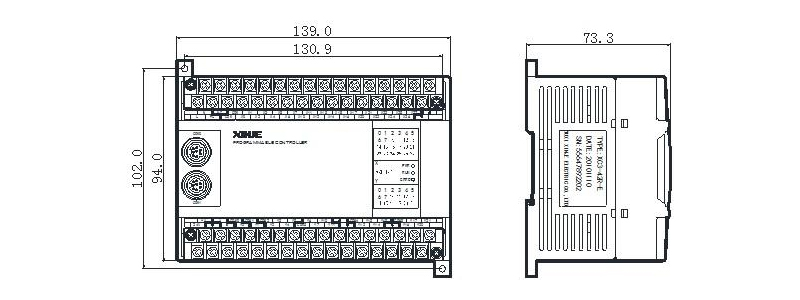

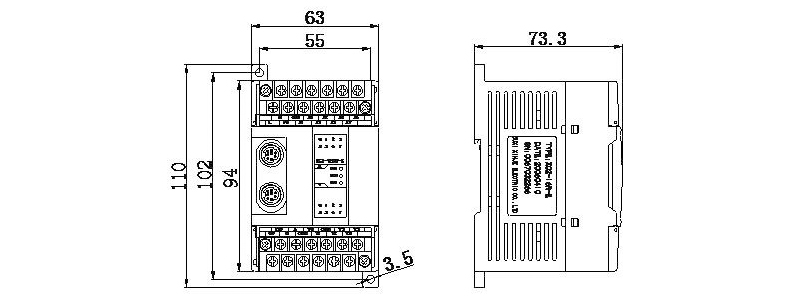

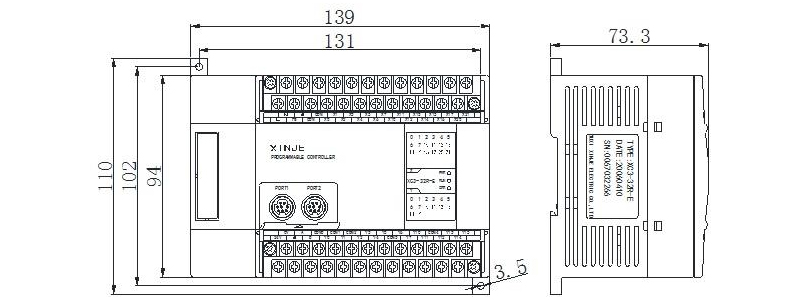

安裝

可用M3的螺絲固定或直接安裝在寬35mm的DIN46277導軌上

接地

第三種接地（不可與強電系統公共接地）

程序執行方式

循環掃描方式

編程方式

指令、梯形圖并用

處理速度

0.5us

停電保持

使用FlashROM及鋰電池

用戶程序容量※1

128KB

I/O點數※2

總點數

14點

16點

24點

32點

42點

48點

60點

輸入

點數

8點

X0~X7

8點

X0~X7

14點

X0~X15

18點

X0~X21

24點

X0~X27

28點

X0~X33

36點

X0~X43

輸出

點數

6點

Y0~Y5

8點

Y0~Y7

10點

Y0~Y11

14點

Y0~Y15

18點

Y0~Y21

20點

Y0~Y23

24點

Y0~Y27

內部線圈（X）※3

544   點：X0~X1037

內部線圈（Y）※4

544   點：Y0~Y1037

內部線圈（M）

8768點

M0~M2999   【M3000~M7999】※5

特殊用※6  M8000~M8767

流程（S）

1024點

S0~S511   【S512~S1023】

定時器（T）

點數

640點

T0~T99：100ms不累計

T100~T199：100ms累計

T200~T299：10ms不累計

T300~T399：10ms累計

T400~T499：1ms不累計

T500~T599：1ms累計

T600~T639：1ms精確定時

規格

100mS定時器：設置時間0.1~3276.7秒

10mS定時器：設置時間0.01~327.67秒

1mS定時器：設置時間0.001~32.767秒

計數器（C）

點數

640點

C0~C299：16位順計數器

C300~C598：32位順/倒計數器

C600~C618：單相高速計數器

C620~C628：雙相高速計數器

C630~C638：AB相高速計數器

規格

16位計數器：設置值K0~32,767

32位計數器：設置值-2147483648~＋2147483647

數據寄存器（D）

2612字

D0~D999   【D4000~D4999】※5

特殊用※6  D8000~D8511

特殊用※6  D8630~D8729

FlashROM寄存器

（FD）

496字

FD0~FD111

特殊用※6  FD8000~FD8383

保密寄存器（FS）※12

16字

FS0~FS15

高速處理功能

高速計數、脈沖輸出、外部中斷

口令保護

6位長度ASCII

自診斷功能

上電自檢、監控定時器、語法檢查
