型號 |
輸入點數 （DC24V） |
輸出點數 （R，T） |
||||||
|
AC電源 |
DC電源 |
|||||||
|
|
繼電器輸出 |
晶體管輸出 |
晶體管繼電器混合輸出 |
繼電器輸出 |
晶體管輸出 |
晶體管繼電器混合輸出 |
||
|
N P N 型 |

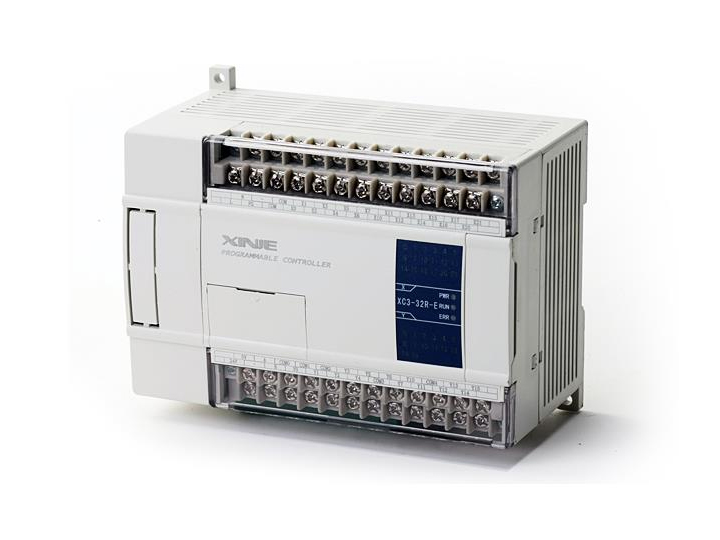

XC3-19AR-E |
- |
- |
XC3-19AR-C |
- |
- |
9點 |
10點 |
○用戶選擇 ×不支持 √支持
|
系列及點數 |
時鐘 |
通信 |
擴展 模塊 |
BD板 |
高速計數路數 |
脈沖輸出路數（T型 /RT型） |
外部 中斷 |
|||
|
485 通信 |
自由 通信 |
遞增 模式 |
脈沖+方向 |
AB相 |
||||||
|
開關量模擬量一體機 |
||||||||||
|
XC3-19AR |
○ |
√ |
√ |
× |
√ |
4 |
2 |
2 |
× |
3 |
|
項目 |
規格 |
|
絕緣阻抗 |
DC500V 約10MΩ（信號與地間） |
|
抗噪聲 |
噪聲電壓1000Vp-p 1us脈沖1分鐘 |
|
空氣 |
無腐蝕性、可燃性氣體 |
|
環境溫度 |
0℃~60℃ |
|
環境濕度 |
20%~85%（無凝露） |
|
通訊口1 |
RS-232，連接上位機、人機界面編程或調試 |
|
通訊口2 |
RS-232/RS-485，聯網或連接智能儀表、變頻器等 |
|
通訊口3 |
BD板擴展通訊口RS-232C/RS-485 |
|
安裝 |
可用M3的螺絲固定或直接安裝在寬35mm的DIN46277導軌上 |
|
接地 |
第三種接地（不可與強電系統公共接地） |
備注：XC3-14點的基本單元不具有通訊口2。
|
項 目 |
規 格 |
||
|
程序執行方式 |
循環掃描方式 |
||
|
編程方式 |
指令、梯形圖并用 |
||
|
處理速度 |
0.5us |
||
|
停電保持 |
使用FlashROM及鋰電池 |
||
|
用戶程序容量※1 |
128KB |
||
|
I/O點數※2 |
總點數 |
19點 |
|
|
輸入點數 |
9點 X0~X10 |
||
|
輸出點數 |
10點 Y0~Y11 |
||
|
內部線圈（X）※3 |
544 點：X0~X1037 |
||
|
內部線圈（Y）※4 |
544點：Y0~Y1037 |
||
|
內部線圈（M） |
8768點 |
M0~M2999 【M3000~M7999】※5 |
|
|
特殊用※6 M8000~M8767 |
|||
|
流程（S） |
1024點 |
S0~S511 【S512~S1023】 |
|
|
定時器（T） |
點數 |
640點 |
T0~T99：100ms不累計 |
|
T100~T199：100ms累計 |
|||
|
T200~T299：10ms不累計 |
|||
|
T300~T399：10ms累計 |
|||
|
T400~T499：1ms不累計 |
|||
|
T500~T599：1ms累計 |
|||
|
T600~T639：1ms精確定時 |
|||
|
規格 |
100mS定時器：設置時間0.1~3276.7秒 10mS定時器：設置時間0.01~327.67秒 1mS定時器：設置時間0.001~32.767秒 |
||
|
計數器（C） |
點數 |
640點 |
C0~C299：16位順計數器 |
|
C300~C598：32位順/倒計數器 |
|||
|
C600~C618：單相高速計數器 |
|||
|
C620~C628：雙相高速計數器 |
|||
|
C630~C638：AB相高速計數器 |
|||
|
規格 |
16位計數器：設置值K0~32,767 32位計數器：設置值-2147483648~＋2147483647 |
||
|
數據寄存器（D） |
9024字 |
D0~D3999 【D4000~D7999】※5 |
|
|
特殊用※6 D8000~D9023 |
|||
|
FlashROM寄存器（FD） |
4080字 |
FD0~FD3055 |
|
|
特殊用※6 FD8000~FD9023 |
|||
|
擴展內部寄存器（ED）※7 |
16384字 |
ED0~ED16383※8 |
|
|
保密寄存器（FS）※12 |
16字 |
FS0~FS15 |
|
|
高速處理功能 |
高速計數、脈沖輸出、外部中斷 |
||
|
口令保護 |
6位長度ASCII |
||
|
自診斷功能 |
上電自檢、監控定時器、語法檢查 |
||
|
項目 |
模擬量輸入（AD） |
模擬量輸出（DA） |
|
|
電壓輸入 |
電壓輸出 |
電流輸出 |
|
|
模擬量輸入范圍 |
0~10V |
- |
|
|
最大輸入范圍 |
DC±18V |
- |
|
|
模擬量輸出范圍 |
- |
DC0~10V （外部負載電阻2KΩ~1MΩ） |
DC0~20mA （外部負載電阻小于500Ω） |
|
數字輸入范圍 |
- |
8位二進制數（0~256） |
|
|
數字輸出范圍 |
12位二進制（0~4095） |
- |
|
|
分辨率 |
1/4095（12Bit）； 轉換數據以16進制形式存入PLC（12Bit） |
1/256（8Bit）； 轉換數據以16進制形式存入PLC（8Bit） |
|
|
綜合精確度 |
0.8% |
||
|
轉換速度 |
15ms/1通道 |
2ms/1通道 |
|
|
模擬量用電源 |
DC24V±10%,100mA |
||
